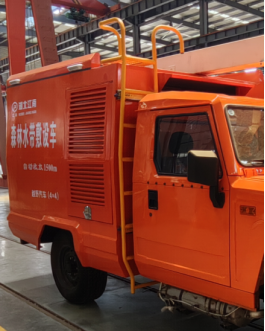

JDF5040TBGBAW6布管車

一、 整車描述

1、概述

JDF5040TBGBAW6布管車，該布管車又可稱為森林消防水帶敷設車是一款適用于森林、草原等野外非公路環境下鋪設、回收消防水帶的特種作業車輛。車輛采用北京汽車BAW2043HHS42D型四驅越野底盤改制而成，具備森林消防水帶的存儲、運輸、擠排水、鋪設、回收等功能。標準水帶規格為DN40，選裝DN65、DN80水帶，單車配置DN40水帶總長度可達1500米。車輛標配2人，其中一人駕駛，一人操作收放帶，所有操作均在駕駛室內完成，水帶最大回收速度4km/h，水帶敷設速度5～8km/h，車輛配備大功率柴油發電機組，及應急照明系統，可在野外長時間作業和夜間作業。

車輛的智能化水平高，2個人便可輕松完成25人的作業量，極大降低了森林消防員的勞動強度，提高了救援效率；車輛越野性能好，可以在草原、山區或平原的森林隔離帶快速通行，能滿足林草環境消防滅火需求。

整車性能符合GB7258-2017標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車已列入工信部汽車新產品公告。

2、 整車主要參數

外廓尺寸	5120×2030×2580mm
最大總質量	3600kg
水帶型號	DN40
水帶總長度	1500m
最高車速	120km/h
水帶敷設速度	5～8km/h
水帶最大回收速度	4km/h
接近角/離去角	42°/18 °

二、底盤

1、 底盤主要參數

型號	BAW2043HHS42D
制造商	北京汽車制造廠有限公司
發動機額定功率	103kw
發動機排量	2360ml
發動機排放標準	GB17691-2018國Ⅵ
驅動形式	4×4
軸距	3035mm
最大允許總重	4465kg
最小轉彎半徑	≤6m
變速箱	手動

2、乘員室

結構	長頭、單排、兩開門
司乘人員數	2人
駕駛員位置	左置
設備	原車儀表板處設置敷設操作儀表板及警燈控制盒、視頻顯示器

三、上裝結構及性能參數

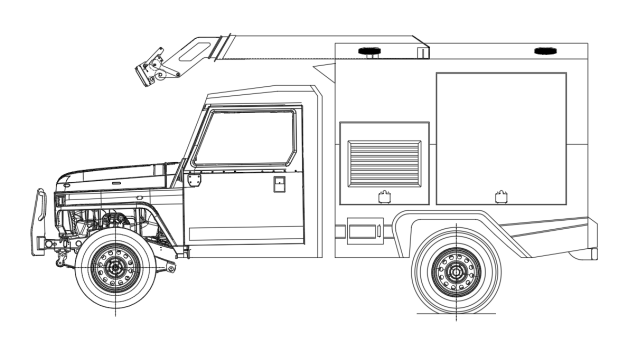

總體布置	整車由駕駛室和車身箱體兩大部分組成，車身布置采用整體框架式結構，內部安裝水帶卷筒、柴油發電機組及控制系統等
工藝要求	所有碳鋼型材及板材均采用防銹蝕處理，所有零部件、標準件均采用電泳等表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

結構	主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。
器材箱	器材箱位于乘員室后部，后部設鋁合金卷簾門，左右分別設置有上翻門，帶氣彈簧易開啟，內有照明燈。器材箱室內根據需求配備器材掛具。
水帶卷盤	卷盤位于器材箱后部，采用優質方管、圓管等焊接而成，可正反轉實現水帶收放
發電機	器材箱左前方配備5.5kW柴油發電機組，實現長時間連續作業及夜間照明
水帶導引機構	同步帶滑臺機構及水帶環形牽引導向輪配合，帶動水帶在卷盤軸向上左右移動，完成水帶螺旋式卷收
水帶舉升臂架及擠水裝置	伸縮式臂架位于器材箱頂部，將水帶舉升實現排水帶余水及水帶前部回收；水帶接頭可自動通過擠水輪，擠出水帶余水
爬梯	爬梯位于廂體右前方，采用滑動式爬梯，使用時拉出，拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

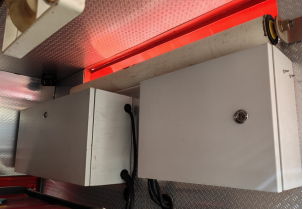

控制箱	位于廂體前圍
